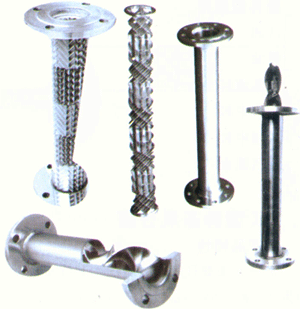

靜態混合器是一種沒有運動部件的高效混合設備。除了在石油煉油、化工行業被廣泛應用外，在醫藥、食品、礦冶、塑料擠出和環保等部門也被廣泛應用。與攪拌器、膠體磨、均質器、文氏管等傳統的混合設備相比，具有流程簡單，結構緊湊、能耗小、投資少、操作彈性大、不用維修、混合性能好等優點。凡涉及到液一液，液一氣，液一固，氣一氣的混合，乳化，中和，吸收，萃取，反應和強化傳熱等過程，都可以替代傳統的相關設備。
靜態混合器的壓力降計算
靜態混合器使用在管路中，它所產生的壓力降并不大。使用靜態混合器的系統壓力比較高時，可忽略靜態混合器產生的壓力降。如果使用靜態混合器的系統壓力比較低時，就要校核靜態混合器的壓力降。靜態混合器的壓力降計算方法因混合器的型號不同而不同。有關計算請與我公司技術部聯系。
1、SV型靜態混合器
■產品特性
SV單元是由一定規格的波紋板組裝而成的圓柱體，它的技術性能：最高的分散程隆為1—2um，液—液相及氣—氣相的不均勻度系數為
。

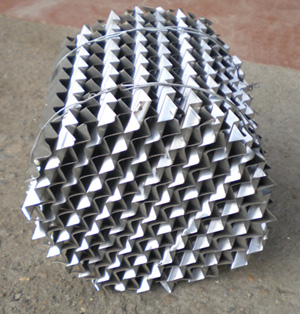

SV型靜態混合器內件(混合單元)
■產品型號
規 格 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SV-2.3/20 |
20 |
2.3 |
0.5-1.2 |
SV-2.3/25 |
25 |
2.3 |
0.9-1.8 |
SV-3.5/32 |
32 |
3.5 |
1.4-2.9 |
SV-3.5/40 |
40 |
3.5 |
2.2-4.5 |
SV-3.5/50 |
50 |
3.5 |
3.5-7 |
SV-3.5/65 |
65 |
3.5 |
5-12 |
SV-5/80 |
80 |
5 |
9-18 |
SV-5/100 |
100 |
5 |
14-28 |
SV-5～7/125 |
125 |
5-7 |
24-34 |
SV-5～7/150 |
150 |
5-7 |
30-60 |
|
規 格 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SV-5～20/200 |
200 |
5-20 |
56-110 |
SV-5～20/250 |
250 |
5-20 |
88-176 |
SV-5～30/300 |
300 |
5-30 |
125-250 |
SV-7～30/350 |
350 |
7-30 |
173-346 |
SV-7～30/400 |
400 |
7-30 |
226-452 |
SV-7～30/450 |
450 |
7-30 |
286-572 |
SV-7～30/500 |
500 |
7-30 |
353-706 |
SV-7～30/600 |
600 |
7-30 |
505-1010 |
SV-7～30/1000 |
1000 |
7-30 |
1413-2826 |
SV-15～30/1200 |
1200 |
15-30 |
1630-3260 |
|
■典型應用
汽油 柴油 油品調和 鹽水中和 酸喊中和 煤氣混合
2、SK型靜態混合器
■產品特性
SK單元由單孔道左、右扭轉的螺旋片組焊而成，它的技術性能：最高分散程度≤10
u m，液—液、液—固相的不均勻度系數為。
SK型靜態混合器內件(混合單元)
■產品型號
規 格 型 號 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SK-5/10 |
10 |
5 |
0.15-0.3 |
SK-7.5/15 |
15 |
7.5 |
0.3-0.6 |
SK-10/20 |
20 |
10 |
0.6-1.2 |
SK-12.5/25 |
25 |
12.5 |
0.9-1.8 |
SK-16/32 |
32 |
16 |
1.4-3.2 |
SK-20/40 |
40 |
20 |
2.2-4.5 |
SK-25/50 |
50 |
25 |
3.5-7.0 |
SK-32.5-65 |
65 |
32.5 |
5.9-12 |
SK-40/80 |
80 |
40 |
9-18 |
|
規 格 型 號 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SK-50/100 |
100 |
50 |
14-28 |
SK-62.5/125 |
125 |
62.5 |
22-44 |
SK-75/150 |
150 |
75 |
31-64 |
SK-100/200 |
200 |
100 |
56-110 |
SK-125/250 |
250 |
125 |
88-177 |
SK-150/300 |
300 |
150 |
127-255 |
SK-175/350 |
350 |
175 |
173-346 |
SK-200/400 |
400 |
200 |
226-452 |
SK-250/500 |
500 |
250 |
353-706 |
|
■典型應用
化工、石油、制藥、食品、精細化工、塑料環保、合成纖維、注塑、配色、造紙、槳氯混合、溶劑脫瀝青、酸堿中和、瀝青調油品調和、工業萘脫酚、液態烴脫硫醇、高分子材料混合、配色、傳熱
３、
SX型靜態混合器
■產品特性
單元由交叉的橫條按一定規律構成許多X型單元，它的技術性能：液—液、液—固相的不均勻度數為。

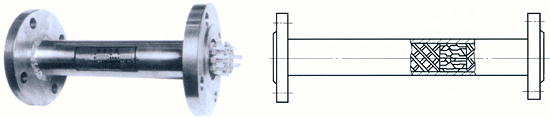

SX型靜態混合器內件(混合單元)
■產品型號
規 格 型 號 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SX-12.5/50 |
50 |
12.5 |
3.5-7.0 |
SX-16.25/65 |
65 |
16.25 |
6-12 |
SX-20/80 |
80 |
20 |
9-18 |
SX-25/100 |
100 |
25 |
14-28 |
SX-31.25/125 |
125 |
31.25 |
22-44 |
SX-37.5/150 |
150 |
37.5 |
30-60 |
|
規 格 型 號 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SX-50/200 |
200 |
50 |
56-110 |
SX-62.5/250 |
250 |
62..5 |
88-176 |
SX-75/300 |
300 |
75 |
125-250 |
SX-87.5/350 |
350 |
87.5 |
173-346 |
SX-100/400 |
400 |
100 |
226-452 |
SX-125/500 |
500 |
125 |
353-706 |
|
■典型應用
高聚物混合 輕質酮苯脫蠟油 紙槳氯化漂白 原油注堿流程
4、SL型靜態混合器
■產品特性
SL單元由交叉的橫條按一定規律構成許多L型單元，它的技術性能：液—液、液—固相的不均勻度數為 ≤5％。
■產品型號
規 格 型 號 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SL-12.5/25 |
25 |
12.5 |
0.7-1.4 |
SL-16/32 |
32 |
16 |
1.4-2.9 |
SL-20/40 |
40 |
20 |
2.3-4.6 |
SL-25/50 |
50 |
25 |
3.5-7 |
SL-40/80 |
80 |
40 |
9-18 |
SL-50/100 |
100 |
50 |
14-28 |
SL-75/150 |
150 |
75 |
32-64 |
|
規 格 型 號 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SL-100/200 |
200 |
100 |
56-110 |
SL-125/250 |
250 |
125 |
88-176 |
SL-150/300 |
300 |
150 |
127-255 |
SL-175/350 |
350 |
175 |
173-346 |
SL-200/400 |
400 |
200 |
226-452 |
SL-250/500 |
500 |
250 |
353-706 |
SL-300/600 |
600 |
300 |
410-814 |
|
■典型應用
污水處理 高聚合物混合 傳熱反應 熱交換器
5、SH型靜態混合器
■產品特性
SH單元由雙孔道組成，孔道內放置螺旋片，相鄰單元雙了L道的方位錯位90度，單元之間設有流體分配室，它的技術性能：最高分散程度=1—2um，液—液、液—固相的不均勻度。
■產品型號
規 格 型 號 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SH-3/15 |
15 |
3 |
0.1-0.2 |
SH-4.5/20 |
20 |
4.5 |
0.2-0.4 |
SH-5/25 |
25 |
5 |
0.5-1.1 |
SH-7/32 |
32 |
7 |
0.9-1.8 |
SH-9/40 |
40 |
9 |
1.6-3.2 |
SH-12/50 |
50 |
12 |
2.3-4.6 |
|
規 格 型 號 |
DN(mm) |
dh(mm) |
Q(m3/h) |
SH-19/80 |
80 |
19 |
4.0-8.0 |
SH-24/100 |
100 |
24 |
6.5-13.0 |
SH-36/150 |
150 |
36 |
31-63 |
SH-49/200 |
200 |
49 |
54-108 |
SH-74/300 |
300 |
74 |
124-248 |
SH-124/500 |
500 |
124 |
174-348 |
|
注：兩端法蘭尺寸按產品公稱直徑放大一檔。
■典型應用
丙烯酰胺混合
高分子材料混合、配色、傳熱
靜態混合器安裝
型號 |
安裝形式 |
SV |
氣—液相：垂直安裝（并流及逆流）
液—氣相：水平或垂直（自下而上）安裝，裝置效果相仿
氣—氣相：水平或垂直（氣相密度差小，方向不限）安裝 |
SX |
液—液相：水平或垂直（自下而上）安裝，裝置效果相仿 |
SL |
液—液相：水平或垂直（自下而上）安裝，裝置效果相仿
液—固相：水平或垂直（自下而上）安裝 |
SH |
氣—液相：兩端法蘭尺寸按產品公稱直徑放大一格來定，采用SL型安裝形式 |
SK |
活絡單元的產品通常以沒有定位裝置的一端為進口端。
液—液相：水平或垂直（自下而上）安裝，裝置效果相仿
液—固相：垂直裝置（由上而下） |
靜態混合器在安裝時應盡可能靠近二股或多股流體的初始混合處。在不同的使用場合，它們的安裝形式也有一定差別。具體要求見下表：
注：氣一液相指氣相物流是工作物流，而液相物流是被動物流。
液一氣相指液相物流是工作物流，而氣相物流是被動物流。
訂貨說明
1、為更好地幫助您選擇靜態混合器，請詳細提供以下參數：
a工作介質 b流量kg／h c工作壓力Mpa d工作溫度℃ e物料粘度cp f物料密度kg／m3
g允許壓損Mpa h法蘭標準 i設備材質
2、本公司生產的混合器進出口法蘭標準可為HG，HGJ，JB／T，SH，ANSI等，用戶在訂貨時請注明法蘭標準及規格，未注明的一律按HG20592-1997制作。
3、用戶選用帶夾套產品的，還需提供管程及夾套內的最高工作壓力、工作溫度、工作介質等參數。
附：SN型分配器
■產品特性
流體在輸送過程中，往往由于各股流體輸送壓力不平衡而影響混合比，為更好地配合用戶使用好靜態混合器，我公司新研制開發出SN型分配器，具有噴射升壓泵的性能，在保證次流流量的條件下，使物料的出口壓力達到所要求的壓力。SN型分配器由噴嘴、接受室、混合室、擴散室等組成。主流經過噴嘴，以其高速度在錐形入口處形成低壓，從而使次流被抽吸進接受室，使其加速，在混合室內高度渦漩，以一定的速度從擴散室噴出，從而使流體順利地輸送至靜態混合器中進行混合，以達到的使用效果。
■產品應用
適用于二股或二股以上流體進料，當主流與次流壓力不平衡時選用文氏管形分配器， 當主流與次流壓力平衡時選用一般形式分配器。
■分配器形式
■分配器選用
SN型分配器是針對不同工藝條件運行，為更好地幫助用戶設計、定型，敬請與我公司技術部聯系。
