一、功能與用途
P型自動排污過濾器適用于各種供水系統、工藝水系統及工業冷卻水系統，特別是24小時連續運行的不停機系統，可以濾去水中的各種機械雜質，確保系統設備的安全可靠運行。
二、技術特點
可在線運行：無需接旁路，反沖時無需停機，過濾反沖效果好
使用壽命長：濾筒采用不銹鋼楔形條或不銹鋼沖孔板制造，可用20年
過濾精度范圍廣：采用不銹鋼楔形條時d=0.5-2.0㎜,常規1.2 ㎜
采用不銹鋼沖孔板時d=2.5-4.0㎜
三、設備結構與工作原理
P型自動排污過濾器主要由優質碳鋼筒體、特殊結構的不銹鋼楔形濾網或不銹鋼沖孔板濾網、水流導向閥及排污裝置組成。當過濾器工作時，水流導向閥處于開啟狀態，水流由入口進入過濾器，經過濾網過濾到出口（見圖1、圖3）。當過濾器需要排污時，關閉水流導向閥，打開排污閥，水流經濾網前半段過濾，一部分水流由出口流入系統，另一部分水流由濾網后半段外側流入內側，經排污口排出，起到對濾網的反沖洗作用（見圖2、圖4）。這樣整個沖洗過程中系統仍可正常運行，無需停機。
水流導向閥的開啟機構分手動和電動兩種，手動開啟機構小規格時采用手柄開啟，大規格（DN500以上）時根據用戶需要可采用手動蝸輪開啟機構；電動開啟機構分定時控制和壓差控制兩種方式，采用定時控制時，設有微電腦定時時控開關，可按設定時間要求實現自動清洗排污；采用壓差控制時，安裝有差壓控制器，當進出水口的壓差達到設定值（一般取為0.04MPa）時,
可實現自動清洗排污。此時排污口安裝電動排污閥，水流導向閥和電動排污閥實現聯動。
P型自動排污過濾器有PⅠ型和PⅡ型兩種形式，PⅠ型的進出口水流方向呈直角布置，PⅡ型的進出口水流方向呈直通布置。

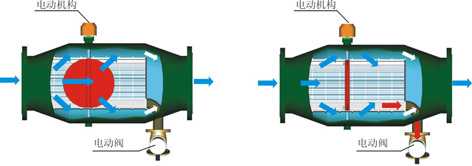

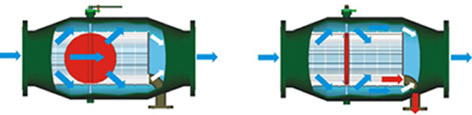

圖1 正常過濾狀態（水流導向閥開啟） 圖2 反沖排污狀態（水流導向閥關閉）
圖3 正常過濾狀態（水流導向閥開啟） 圖4 反沖排污狀態（水流導向閥關閉）

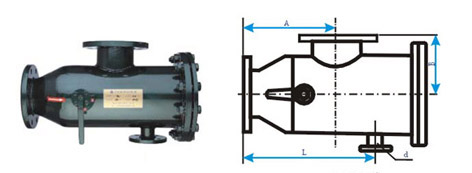

DAG-PⅠ型

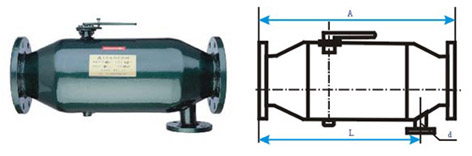

DAG-P Ⅱ型
四、設備選型
1、規格確定
設備規格一般按系統管道的公稱尺寸確定，即設備的出入口公稱尺寸應和系統管道的公稱尺寸一致；規格參數表中的****流量是按流速2.8m/s計算的，設計流量是按流速1.5m/s計算的，****流量是指短時間內允許通過的流量。設計流量還和過濾系數有關，表中數據是按照過濾系數為3.5-4時選取的，如過濾系數減小，設計流量應降低，如過濾精度增加，設計流量可增加，但不超過****流量值。當設備的設計流量達不到系統設計的要求時，應增大設備的規格，直至滿足為止。
2、型號確定
從安裝方式分，有PⅠ、PⅡ型二種型式，PⅠ型的進出口水流方向呈直角布置，PⅡ型的進出口水流方向呈直通布置。PⅠ型應安裝在直角轉彎的管道上，PⅡ型可安裝在水平直管及立管上。
從操縱方式分，有手動及電動兩種，手動操作是需要人工進行反沖洗操作，即按規定的時間由人工開關水流導向閥及排污閥完成排污。電動操作又分為定時控制和壓差控制兩種，需在訂貨時標明。
3、壓力等級確定
本設備常規公稱壓力為1.6
MPa，其他壓力等級可根據用戶要求訂貨，訂貨時必須在在合同上注明公稱壓力。
4、過濾精度的確定
采用楔形濾網常規的過濾精度為1.2㎜，若用戶有特殊過濾精度要求，可在0.5-2.5㎜范圍內進行選取，采用沖孔板濾網常規的過濾精度為3㎜，可在2.5-4㎜范圍內進行選取,并在合同中注明特殊訂制。
五、設備安裝
1、過濾器應安裝在帶正壓力的流體管道上，避免安裝在呈低壓或負壓狀態的回水管道或水泵的抽水管段。
2、PⅠ型的進出口水流方向呈直角布置，PⅡ型的進出口水流方向呈直通布置。PⅠ型應安裝在直角轉彎的管道上，PⅡ型可安裝在水平直管及立管上，垂直安裝時水流方向應是從上向下，安裝時應注意外殼上箭頭方向必須與水流方向一致。
3、手動操作的過濾器排污閥由用戶自備。
4、電動操作的過濾器，電控箱及排污電動閥隨機供應，已接好線并按初始值調試完畢，用戶只需備有220V/50HZ電源。
六、規格型號與技術參數
規格型號 |
進出口尺寸 |
A
mm |
B
mm |
L
mm |
重量
kg |
d
mm |
****流量
th |
設計流量
t/h |
電動裝置
功率 |
手動 |
電動 |
mm |
in |
2PI |
2DPI |
50 |
2 |
200 |
130 |
300 |
21/33 |
25 |
19 |
10 |
2×10
=20w
2×10
=20w |
2PII |
2DPII |
370 |
/ |
300 |
13/25 |
2.5PI |
2.5DPI |
65 |
2.5 |
200 |
130 |
300 |
23/35 |
25 |
32 |
18 |
2.5PII |
2.5DPII |
370 |
/ |
300 |
15/27 |
3PI |
3DPI |
80 |
3 |
260 |
150 |
360 |
29/41 |
25 |
50 |
27 |
3PII |
3DPII |
460 |
/ |
370 |
17/29 |
4PI |
4DPI |
100 |
4 |
300 |
180 |
410 |
40/52 |
25 |
80 |
42 |
4PII |
4DPII |
480 |
/ |
390 |
23/35 |
5PI |
5DPI |
125 |
5 |
320 |
220 |
450 |
59/71 |
40 |
125 |
66 |
5PII |
5DPII |
590 |
/ |
470 |
38/50 |
6PI |
6DPI |
150 |
6 |
380 |
240 |
520 |
81/93 |
40 |
180 |
95 |
6PII |
6DPII |
670 |
/ |
530 |
52/64 |
8PI |
8DPI |
200 |
8 |
400 |
280 |
580 |
104/122 |
50 |
320 |
170 |
8PII |
8DPII |
750 |
/ |
610 |
79/97 |
10PI |
10DPI |
250 |
10 |
500 |
320 |
700 |
150/168 |
50 |
490 |
265 |
10PII |
10DPII |
850 |
/ |
710 |
118/136 |
12PI |
12DPI |
300 |
12 |
650 |
350 |
900 |
195/225 |
65 |
710 |
380 |
2×30
=60w |
12PII |
12DPII |
1100 |
/ |
905 |
160/190 |
14PI |
14DPI |
350 |
14 |
670 |
370 |
940 |
250/280 |
65 |
970 |
520 |
14PII |
14DPII |
1200 |
/ |
975 |
235/265 |
16PI |
16DPI |
400 |
16 |
720 |
420 |
1020 |
328/358 |
65 |
1260 |
680 |
16PII |
16DPII |
1300 |
/ |
1045 |
291/321 |
18PI |
18DPI |
450 |
18 |
870 |
460 |
1200 |
480/530 |
100 |
1600 |
860 |
18PII |
18DPII |
1540 |
/ |
1210 |
405/455 |
20PI |
20DPI |
500 |
20 |
995 |
550 |
1375 |
640/690 |
100 |
1970 |
1060 |
20PII |
20DPII |
1720 |
/ |
1350 |
516/566 |
24PI |
24DPI |
600 |
24 |
1140 |
600 |
1600 |
853/903 |
100 |
2850 |
1520 |
24PII |
24DPII |
1920 |
/ |
1540 |
729/779 |
注：1、工作壓力：1.6MPa
2、工作溫度≤90℃
3、局部阻力系數≤2.5
4、法蘭連接尺寸按GB9119.8-88
5、重量欄中分子為手動過濾器，分母為電動過濾器
6、常規過濾精度：楔形濾網d=1.2㎜，沖孔濾網d=3㎜
7、其他工作壓力、過濾精度及規格尺寸可按用戶要求特殊制造
|
