一、簡介：
罐下采樣器是指用于采集油品試樣的罐下采樣設施，包括設在罐內的采樣管和附件及罐外部分（包括連接管道、泵和閥門等）。此種采樣器是為了滿足油品采樣不上罐頂而產生的“自動”或“半自動”的設施。罐下采樣器主要由上采樣管、中采樣管、下采樣管、浮筒浮球）、柔性接管、手動泵、球代、固定架、鋪助支撐。
二、特點：
1、適用于汽油、煤油、柴油、噴氣燃料、石腦油和苯類等輕質液體石油產品油罐的油品采樣。
2、對罐內油品的三個不同高度點進行采樣，采樣點分別于液位的六分之五，二分之一，六分之一（或距罐底250mm）外。
3、主體結構多為三根采樣管及一根支撐管（支撐管也可是浮動出液裝置的浮管等）。
4、采用該種罐下采樣器的實際采樣點誤差與設計誤差不超過5%。
5、采樣愛惜通徑多不大于20mm。
6、節省采樣時間，提高了工作效率。
使用此罐下采樣器，可減少靜電效應的危險。
三、材質：
介質為噴氣燃料時，采樣管材質選用不銹鋼或鋁合金，無特殊要求時，采樣管的材質可選用碳鋼。

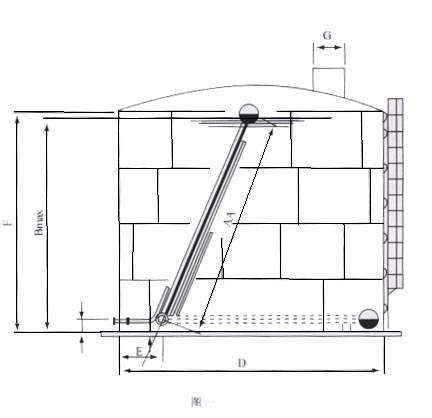

浮筒型：CY-A-XX些結構主要由浮筒、主支撐、輔助支撐、罐外接管、采樣管球閥、回油管球閥，采樣管、回油管，金屬軟管、手搖式手動泵等組成。

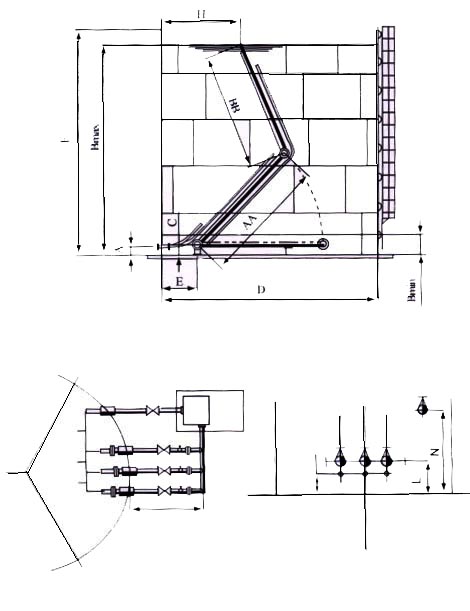

折疊型：CY-B-XX此結構主要由折疊式支撐管、主支撐、輔助支撐、罐外接管、采樣管球閥、針閥、回油管球閥、采樣管、回油管、金屬軟管、手搖式手動泵等組成，一般由浮頂或由浮頂提供浮力。特點：支撐管及上采樣管分為兩段，占用罐內空間小。
|
