產品概述
SOX采樣器參考UOP技術設計制造，適用干石油、化工裝置中對管道內的工藝狀況下各種介質，尤其是有毒、易燃、易爆等危害性的中、低壓氣、液介質的無泄漏采樣。樣品真實性強，準確性高，無殘液、殘氣排放。有效地防止有毒、有害介質對操作者的傷害。同時不會污染環境，避免了易燃、易爆介質在采樣時可能造成的危險事故。符合國家對環保和防火、防爆規范的要求。
.jpg)
SCX采樣器已在國內石油化工工藝裝置，如渣油加氫、重油催化、氣體分餾等裝置中采用，獲得了好評。我公司生產的SCX型采樣器器主要有SCXL型在線式采樣器和SCXM型密閉式采樣器兩大類。用戶可以根據不同的工藝要求選用。各采樣器主體材質均為1Crl8Ni9Ti或OCrl8Ni9Ti，外觀大方、華麗。
1、SCXL型在線式采樣器■結構特點SCXL型在線式采樣器，主要由應急閥、傳動絲桿、閥體、絲桿支架、手柄、柱塞、出液管、密封組件及聯接法蘭組成。由于柱塞貫穿于閥體及聯接法蘭中，保證了每次采樣時不排殘液(氣)，也消除了凝堵的因素。

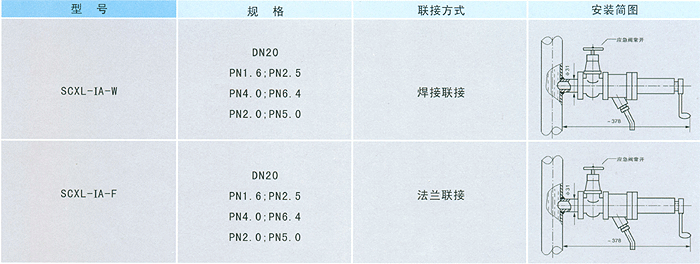

■型號、適用范圍及使用方法①SCXL—IA型液體在線式采樣器■適用范圍：本采樣器適用于各種粘度、無強腐蝕性的液體介質的采樣。 使用溫度：-20～200℃，工作壓力：0～6.4Mpa■使用方法：(1)將貯樣瓶瓶口對準采樣器的出液管口：
(2)逆時針?lè)较�，慢慢旋轉采樣器手柄至液口流出介質為止：
(3)等樣品采足后，立即順時針?lè)较蛐D(zhuǎn)采樣器手柄至絲杠全部旋入為止。
■型號及參數：

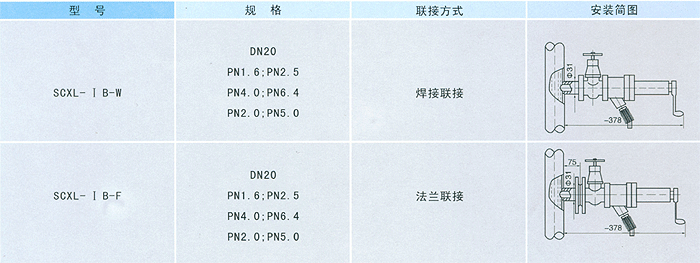

②SCXL—IB型液體在線式采樣■適用范圍：本采樣器適用于各種粘度、無腐蝕性的液體介質的采樣。也可用作易凝堵部位的排空閥、檢查閥等。使用溫度：-20～425℃，工作壓力：0～6.4Mpa■使用方法：(1)將貯樣瓶口對準采樣器的出液管口。(2)逆時針?lè)较蚵D(zhuǎn)采樣器的手柄至出液口流出介質為止。(3)待樣品采完后，立即順時針?lè)较蛐D(zhuǎn)采樣器的手柄至絲桿全部旋入為止�！鲂吞�(hào)及參數

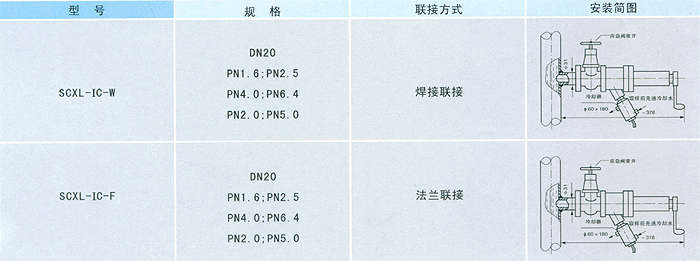

③SCKl—IC型液體在線式采樣器■適用范圍：本采樣器適用于各種粘度、強腐蝕性的高溫、易燃液體介質的采樣。使用溫度：-20～425℃，工作壓力：0～6.4Mpa■使用方法：(1)先將采樣器出液口處的冷卻器接入冷卻液；(2)將貯樣瓶口對準采樣器的出液管口；(3)逆時針?lè)较蚵D(zhuǎn)采樣器的手柄至出液口流出介質為止；(4)待樣品采完后，立即順時針?lè)较蛐D(zhuǎn)采樣器的手柄至絲桿全部旋入為止。
④SCXL—Ⅱ氣體在線式采樣器■適用范圍：適用于無顆粒、不凝結、不結晶的各種氣體介質的采樣。 使用溫度：-20—425℃，工作壓力：0-6.4Mpa■使用方法： (1)先將貯氣袋的采氣接管插入采樣器的采氣接頭中
(2)按逆時針?lè)较蚵D(zhuǎn)采樣器手柄至介質進入貯氣袋中，樣品采足后，立即順時針?lè)较蛐D(zhuǎn)采樣器至絲杠全部旋入為止。
(3)密封后貯氣袋進氣管后，再將采取接頭上的鎖緊套往上移動，采取氣接管即自動與采氣接頭脫開。■型號及參數：

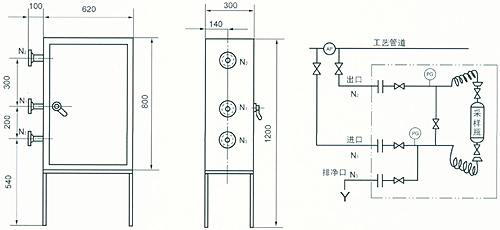

2、SCXM型密閉采樣器SCXM型密閉式采樣器，主要由箱體、采樣瓶、緩沖罐、快換手輪、壓力表、閥門、密封件及法蘭組成。■結構特點由于采樣瓶與工藝管之間用帶有快換手輪連接，因此，操作簡單、迅速、方便。■技術參數適用范圍①SCXM—IA型液體密閉式采樣器■適用范圍：適用于各種有毒、有害、易燃、易爆等各種液體介質的采樣�！黾夹g(shù)參數：采樣溫度：-20—60℃，設計壓力：0～10.0Mpa，采樣量：100ml
注：N1、N2、N3管口為DN15

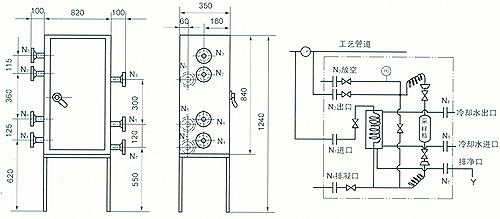

PN1.6～10.0②SCXM—IB型液體密閉式采樣器■適用范圍：適用于各種有毒、有害、易燃、易爆等各種液體介質的采樣�！黾夹g(shù)參數：采樣溫度：-20～400℃，設計壓力：0～10.0Mpa，采樣量：100ml
注：N1、N2、N3管口為DN15
PN1.6～10.0
N4、N5、N6管口為DN20
PN1.6

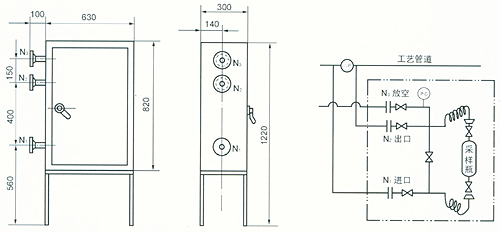

�、�SCXM-IIA型氣體密閉式采樣器■適用范圍：適用于各種有毒、有害、易燃、易爆等各種氣體介質的采樣。■技術參數：使用溫度：-20～50℃，設計壓力：0～10.0Mpa，采樣量：200ml～500m1
注：N1、N2、N3、N4管口為DN15
PN1.6～10.0

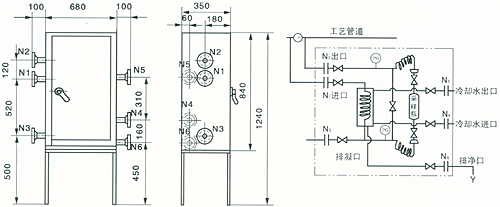

④SCXM-IIB型氣體密閉式采樣器■適用范圍：適用于各種有毒、有害、易燃、易爆等各種氣體介質的采樣�！黾夹g(shù)參數：采樣溫度：-20～400℃，設計壓力：0～10.0MPa，采樣量：200ml一500m1
注：N1、N2、N3、N4管口為DN15
PN1.6～10.0
N5、N6、N7管口為DN20
PN1.6
訂貨須知1、訂貨時請?jiān)敿?xì)注明采樣器型號、介質名稱、壓力和溫度。
2、請注明連接面法蘭標準。
